Сопловые воздухораспределители 2ВПС, 2ВПСР

Главная > Каталог > Вентиляционные решетки > Сопловые воздухораспределители 2ВПС, 2ВПСР

Воздухораспределители панельные сопловые 2ВПC, 2ВПCР предназначены для подачи воздуха из верхней зоны помещений дальнобойными компактными струями – горизонтальными, вертикальными и наклонными. 2ВПC, 2ВПCР применяют в помещениях (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.), в которых требуется подача воздуха на большие расстояния. Воздухораспределитель состоит из стальной панели, в отверстиях которой закреплены пластмассовые поворотные сопловые ячейки, и камеры статического давления. Каждая сопловая ячейка - это шаровой шарнир, состоящий из усеченной сферы с конфузором (сопла) и обоймы. Установленная в обойме усечённая сфера с конфузором может поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии конфузора. При повороте сопел на определенный угол параллельно в одну сторону от геометрической оси панели (положение 1) отдельные струи и суммарный воздушный поток отклоняются на тот же угол. При этом дальнобойность потока не изменяется. При повороте сопел на угол 30° в разные стороны от геометрической оси (положение 2) направление суммарного потока остается неизменным, а его дальнобойность уменьшается в 2,5 раза. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел. Воздухораспределители 2ВПС, 2ВПСР имеют прямоугольную панель, выполненную из листовой стали и установленную в рамку из алюминиевого профиля. Сопловые ячейки на панели расположены в один или два ряда. Однорядные панели выпускают длиной от 300 до 800 мм и высотой 150 и 200 мм, двухрядные панели имеют длину от 300 до 1000 мм и высоту 300 мм.
Для изменения и регулирования расхода воздуха воздухораспределители 2ВПСР дополнительно оснащают клапаном расхода воздуха. Панель окрашивают в белый цвет (RAL 9016) методом порошкового напыления. Сопловые ячейки также окрашены в белый цвет. По заказу можно окрасить панели в любой другой цвет по каталогу RAL, а окраска ячеек может иметь девять цветовых решений – армстронг (белый с черными вкраплениями), мрамор, сиреневый, красный, синий, желтый, малахит, черный и топленое молоко.

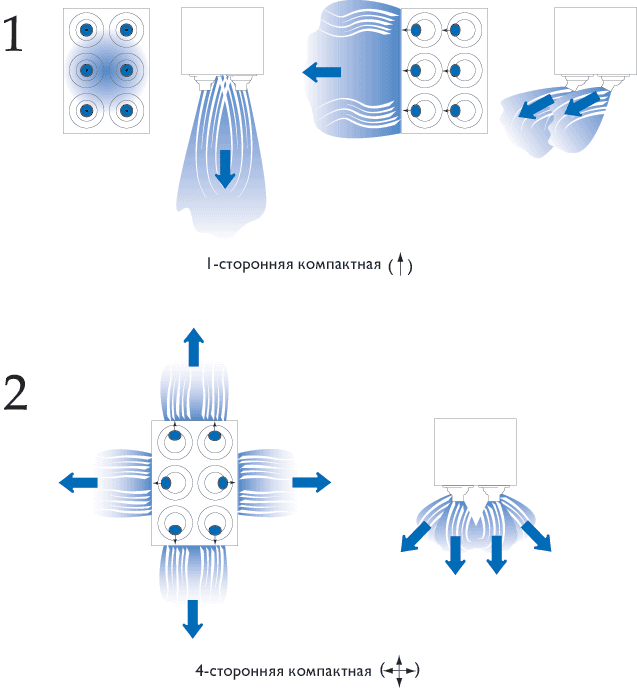

Схема поворота сопловых ячеек,
при формировании различных видов приточных струй

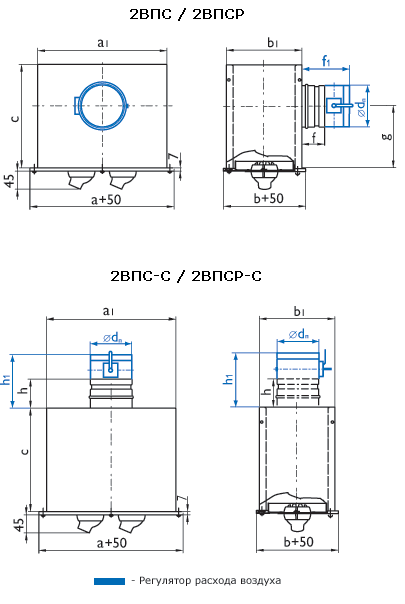

Размер аxb, мм	F₀, м²	Ød_n, мм кол-во патрубков		а₁, мм	b₁, мм	с, мм		g, мм	f, мм	f₁, мм	h, мм	h₁, мм
Размер аxb, мм	F₀, м²	2ВПС 2ВПСР	2ВПС-С 2ВПСР-С	а₁, мм	b₁, мм	2ВПС 2ВПСР	2ВПС-С 2ВПСР-С	g, мм	f, мм	f₁, мм	h, мм	h₁, мм
300 x 150	0,0012	159/1	124/1	313	185	350	200	210	75	177	–	–
400 x 150	0,0019	159/1	124/1	413		350		210	75	177	–	–
500 x 150	0,0025	199/1	124/1	513		390		230	75	177	–	–
600 x 150	0,0031	199/1	124/2	613		390		230	75	177	–	–
700 x 150	0,0037	199/1	124/2	713		390		230	75	177	–	–
800 x 150	0,0043	159/2	124/2	813		350		210	75	177	–	–
300 x 200	0,0012	159/1	159/1	313	233	350	240	210	75	177	–	–
400 x 200	0,0019	159/1	159/1	413		350		210	75	177	–	–
500 x 200	0,0025	199/1	159/1	513		390		230	75	177	–	–
600 x 200	0,0031	159/2	159/2	613		350		210	75	177	–	–
700 x 200	0,0037	159/2	159/2	713		350		210	75	177	–	–
800 x 200	0,0043	199/2	159/2	813		390		230	75	177	–	–
300 x 300	0,0025	199/1	199/1	313	333	390	300	230	–	–	88	190
400 x 300	0,0037	199/1	199/1	413					–	–	88	190
500 x 300	0,0050	199/1	199/1	513					–	–	88	190
600 x 300	0,0062	199/2	199/2	613					–	–	88	190
700 x 300	0,0074	199/2	199/2	713					–	–	88	190
800 x 300	0,0087	199/2	199/2	813					–	–	88	190
1000 x 300	0,0110	199/2	199/2	1013					–	–	88	190
