Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР

Главная > Каталог > Вентиляционные решетки > Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР

Воздухораспределители панельные турбулизирующие 1ВПТ, 1ВПТР предназначены для распределения воздушных потоков в системах приточной вентиляции. При использовании турбулизирующих воздухораспределителей возможна подача приточного воздуха в верхнюю зону, а также непосредственно в обслуживаемую зону помещений коническими, веерными, неполными веерными и закрученными струями. Турбулизирующий воздухораспределитель состоит из металлической панели с отверстиями, в которой размещены поворотные пластмассовые ячейки, и камеры статического давления (КСД). Конструкция воздухораздающей панели позволяет регулировать направление приточного потока и изменять его аэродинамические характеристики путем поворота пластмассовых ячеек, не влияя при этом на объем воздуха, перепад давления и уровень шума. Индивидуальный поворот ячеек в плоскости панели создает большое количество вариантов приточных потоков - от одностороннего до веерного горизонтального и закрученного вертикального. Монтаж воздухораспределителей – потолочный. При размещении изделия в подшивном потолке видимой является только собственно панель с ячейками, а КСД находится за подшивным потолком. Переднюю панель окрашивают в белый цвет (RAL 9016) методом порошкового напыления. По заказу можно окрашивать панели в другие цвета по каталогу RAL. Поворотные белые пластмассовые ячейки в другие цвета не окрашивают.

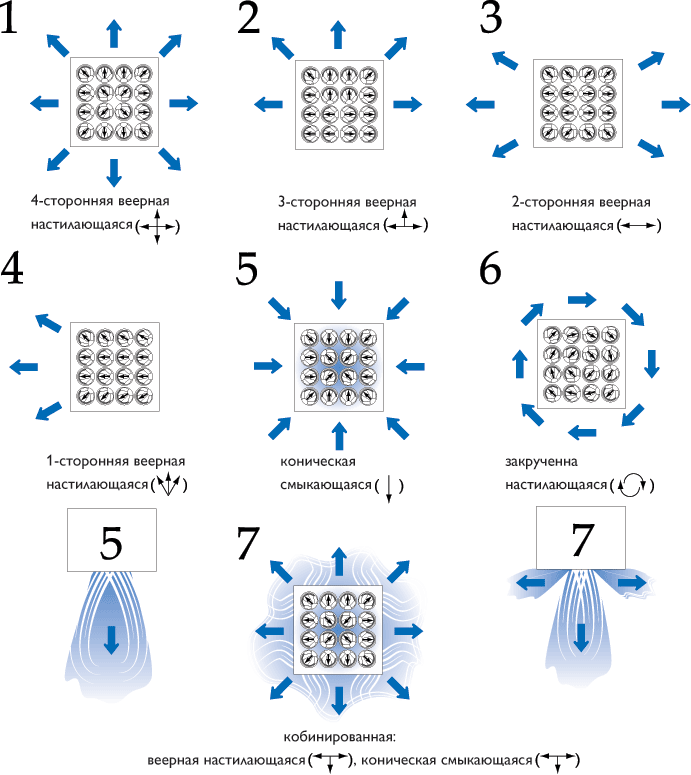

Схемы поворота ячеек турбулизирующих панелей,
при формировании различных видов приточных струй

1ВПТ / 1ВПТР

Размер*, а x b, мм	F₀, м²	Ød_n, мм	а₁, мм	b₁, мм	е, мм	g, мм	f, мм	f₁, мм	h, мм	h₁, мм	Вес, кг**
Размер*, а x b, мм	F₀, м²	Ød_n, мм	а₁, мм	b₁, мм	е, мм	g, мм	f, мм	f₁, мм	h, мм	h₁, мм	Вес, кг**
1ВПТ / 1ВПТР
300 x 300	0,027	124	270	270	270	150	73	200	—	—	4,2
450 x 450	0,079	159	420	420	350	213	73	200	—	—	8,7
595 x 595	0,147	199	570	570	390	233	73	200	—	—	13,8
900 x 900	0,375	314	870	870	650	430	73	200	—	—	33,2
460 x 210	0,033	99	430	180	300	193	73	200	—	—	5
540 x 210	0,039	124	510	180	325	205	73	200	—	—	6,1
540 x 270	0,051	159	510	240	360	223	73	200	—	—	7,8
900 x 595	0,236	249	870	570	650	465	73	200	—	—	25,9
1195 x 595	0,323	314	1170	570	650	430	73	200	—	—	32,5
1ВПТ-С / 1ВПТР-С
300 x 300	0,027	124	270	270	200	—	—	—	88	200	3,6
450 x 450	0,079	159	420	420	200	—	—	—	88	200	6,6
595 x 595	0,147	199	570	570	200	—	—	—	88	200	10,4
900 x 900	0,375	314	870	870	300	—	—	—	88	200	15,1
460 x 210	0,033	99	430	180	200	—	—	—	88	200	4
540 x 210	0,039	124	510	180	200	—	—	—	88	200	4,5
540 x 270	0,051	159	510	240	200	—	—	—	88	200	5,5

* Панели других размеров и цветов поставляются под заказ

** Вес изделия указан без учета регулятора расхода воздуха

1ВПТ-C / 1ВПТР-C
